Golf mk2 GTD 1990.g. kvēlsveču vadu pieslēgums sakausētajm relejam

[paparaci]

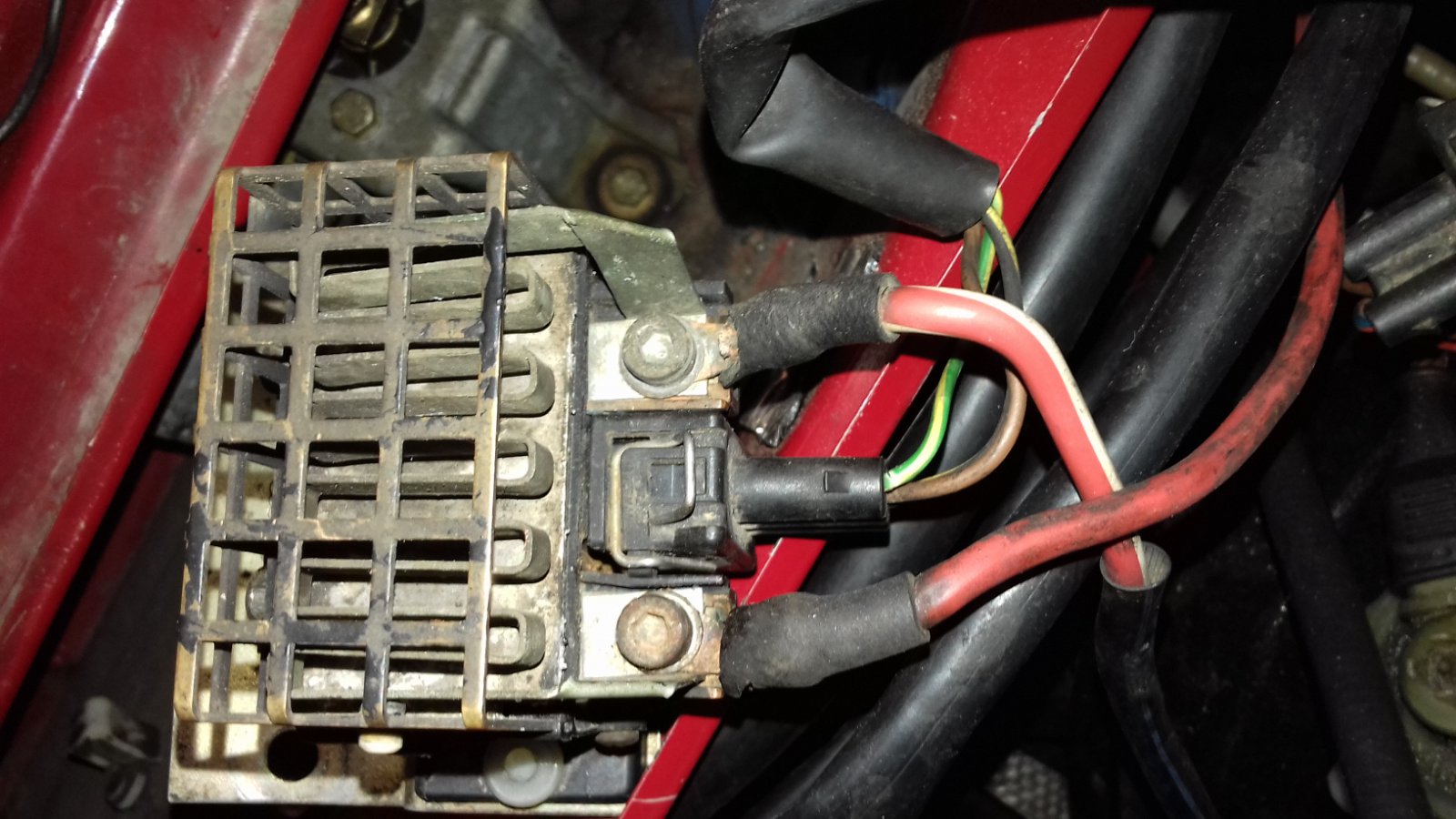

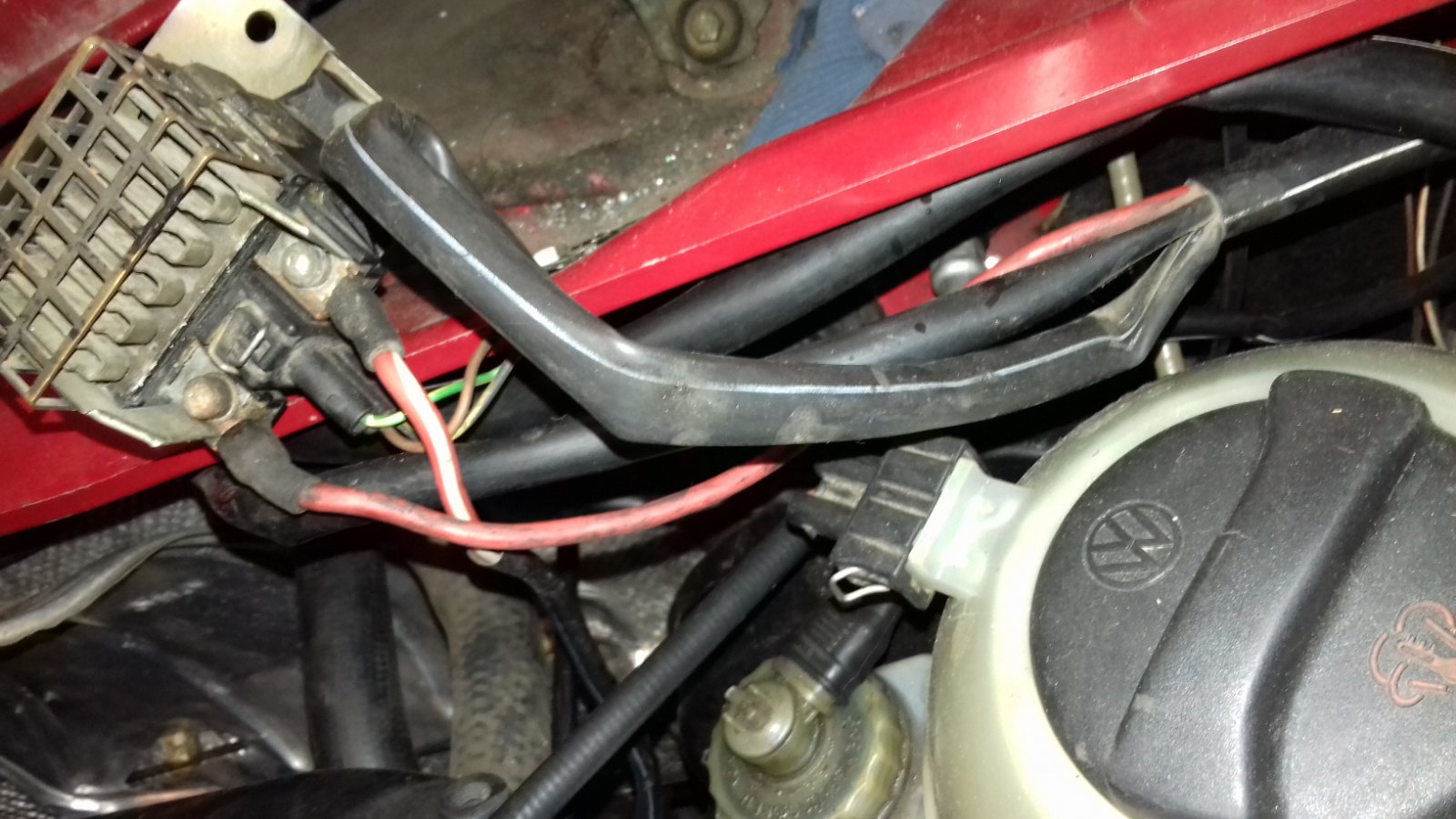

Vai kāds ludzu nevarētu pateikt kā pareizi jāpievieno resnie sarkanie vadi pie kvēlsveču sakausētā releja ar drošinātāju- mk2 1,6 GTD ar interkūlera radiatoru 1990.g .Man provodkā uz motoru tuvumā pie šī releja ir 3 resnie sarkanie vadi,nerēķinot tos uz aķa klemi un starteri ar ģeneratoru?



[msh]

Paga, kur tad ir trešais vads?

Skatos ka fofāgenam arī bija šitas divu sildīšanas stiprumu marazms; esmu ar šito sistēmu iepazinies iekš C3 2.0 TD Sistēma sastāv no "vadības releja" kaut kur pie drošinātāju kastes, un šitā "izpildes releja" - mazais sildīšanas stiprums laiž kvēlsveces virknē tur ar to pretestību, lielais pa tiešo. Mans ieteikums, ja tur kaut kas kūst vai jūk ārā - izmest šito sistēmu ārā un aizvietot ar drošinātāju kārbā iespraužamu parasto viena sildīšanas stipruma releju.
