edc15 pinout

Post by alvis » 27.12.2017, 14:55

varbūt kādam ir pieeja edc15 tas ir,038 906 018 pinout diagramai? 80 pini.AFN motors.
Last edited by alvis on 28.12.2017, 08:25, edited 1 time in total.
ātri un lēti - nav labi
lēti un labi - nav ātri
labi un ātri - nav lēti...
Top
User avatar
ingumzz
Posts: 280
Joined: 17.04.2016, 19:53
VW: Passat B3 1.8 20VT
Location: Kandavas novads, Zemīte
Has thanked: 7 times
Been thanked: 7 times
Contact:
Contact ingumzz

Re: edc15

Post by ingumzz » 27.12.2017, 17:36

te kkas no autodatas
Attachments
pini 1.pdf
(776.47 KiB) Downloaded 385 times
VW Passat CL B3 1.8 20vT ikdienišķais 😂
VW Passat GL B3 1.8 20vT in garage waiting for parts and warm hands 😂👍🏻
Top
User avatar
alvis
Posts: 315
Joined: 13.09.2014, 18:13
VW: passat b3+/-;b5++
Location: StanceLiepāja
Has thanked: 1 time
Been thanked: 1 time
Contact:
Contact alvis

Re: edc15

Post by alvis » 27.12.2017, 19:25

Vo... Tas jau ir kaut kas vērtīgs... Paldies :prost:
ātri un lēti - nav labi
lēti un labi - nav ātri
labi un ātri - nav lēti...
Top
User avatar
alvis
Posts: 315
Joined: 13.09.2014, 18:13
VW: passat b3+/-;b5++
Location: StanceLiepāja
Has thanked: 1 time
Been thanked: 1 time
Contact:
Contact alvis

Re: edc15

Post by alvis » 27.12.2017, 20:26

Atradu failu no 018(80pini) uz 012(121 pini)kur vel klāt ir visu motortelpas štekeru pinouti...rīt no kompja ielikšu...
ātri un lēti - nav labi
lēti un labi - nav ātri
labi un ātri - nav lēti...
Top
User avatar
msh
Posts: 10075
Joined: 05.12.2016, 12:41
VW: Golf 2 ghetto GTI
Location: Dziļie, dziļie lauki - liepājas pusē
Has thanked: 570 times
Been thanked: 153 times
Contact:
Contact msh

Re: edc15

Post by msh » 27.12.2017, 23:48

Iekš vwts.ru ir atrodama mk4 ALH vadības shēma...
1987 B3 Audi 90 quattro - ilgajā miegā
1989 mk2 Golf PG+AKL+APK+AAZ+AEL powered by VEMS & LPGTech TECH 104
Es cenšos ievērot CSN, bet pārējajiem gadījumiem man ir Tā Kunga žēlastība un turbīna...
Top
User avatar
alvis
Posts: 315
Joined: 13.09.2014, 18:13
VW: passat b3+/-;b5++
Location: StanceLiepāja
Has thanked: 1 time
Been thanked: 1 time
Contact:
Contact alvis

Re: edc15

Post by alvis » 28.12.2017, 08:24

pirmā lapa ir 018 uz 012...
otrajā no msa15 uz edc15 (012)
Attachments
ECU_80to121_upd2.xlsx
(168.21 KiB) Downloaded 264 times
ātri un lēti - nav labi
lēti un labi - nav ātri
labi un ātri - nav lēti...
Top
User avatar
alvis
Posts: 315
Joined: 13.09.2014, 18:13
VW: passat b3+/-;b5++
Location: StanceLiepāja
Has thanked: 1 time
Been thanked: 1 time
Contact:
Contact alvis

Re: edc15 pinout

Post by alvis » 28.12.2017, 10:13

Pēc papīra CAN līnija ir 68 vai nu 75,bet dzīvē nav tādu vadu štepselī... Ingumzz vari uzmest aci autodata kā ir audi a4?
ātri un lēti - nav labi
lēti un labi - nav ātri
labi un ātri - nav lēti...
Top
User avatar
ingumzz
Posts: 280
Joined: 17.04.2016, 19:53
VW: Passat B3 1.8 20VT
Location: Kandavas novads, Zemīte
Has thanked: 7 times
Been thanked: 7 times
Contact:
Contact ingumzz

Re: edc15 pinout

Post by ingumzz » 28.12.2017, 12:29

hmm, tieši audi a4, a6 nepiedavā man apskatit pin data . Nav datu :? A kam Tev to can līniju?
VW Passat CL B3 1.8 20vT ikdienišķais 😂
VW Passat GL B3 1.8 20vT in garage waiting for parts and warm hands 😂👍🏻
Top
User avatar
alvis
Posts: 315
Joined: 13.09.2014, 18:13
VW: passat b3+/-;b5++
Location: StanceLiepāja
Has thanked: 1 time
Been thanked: 1 time
Contact:
Contact alvis

Re: edc15 pinout

Post by alvis » 28.12.2017, 12:34

Kļūdījos... Nevis CAN, bet K line... Sanāk tā, laikam... Karoč meklēju pinu lai pieslēktis ar vag com...
ātri un lēti - nav labi
lēti un labi - nav ātri
labi un ātri - nav lēti...
Top
User avatar
msh
Posts: 10075
Joined: 05.12.2016, 12:41
VW: Golf 2 ghetto GTI
Location: Dziļie, dziļie lauki - liepājas pusē
Has thanked: 570 times
Been thanked: 153 times
Contact:
Contact msh

Re: edc15 pinout

Post by msh » 28.12.2017, 12:40

Skaties sarakstā kur atrodas vads uz immo - immo ir iemests K līnijā pa vidu.
1987 B3 Audi 90 quattro - ilgajā miegā
1989 mk2 Golf PG+AKL+APK+AAZ+AEL powered by VEMS & LPGTech TECH 104
Es cenšos ievērot CSN, bet pārējajiem gadījumiem man ir Tā Kunga žēlastība un turbīna...
Top
User avatar
alvis
Posts: 315
Joined: 13.09.2014, 18:13
VW: passat b3+/-;b5++
Location: StanceLiepāja
Has thanked: 1 time
Been thanked: 1 time
Contact:
Contact alvis

Re: edc15 pinout

Post by alvis » 28.12.2017, 12:47

Nav sarakstā.
ātri un lēti - nav labi
lēti un labi - nav ātri
labi un ātri - nav lēti...
Top
User avatar
ingumzz
Posts: 280
Joined: 17.04.2016, 19:53
VW: Passat B3 1.8 20VT
Location: Kandavas novads, Zemīte
Has thanked: 7 times
Been thanked: 7 times
Contact:
Contact ingumzz

Re: edc15 pinout

Post by ingumzz » 28.12.2017, 12:50

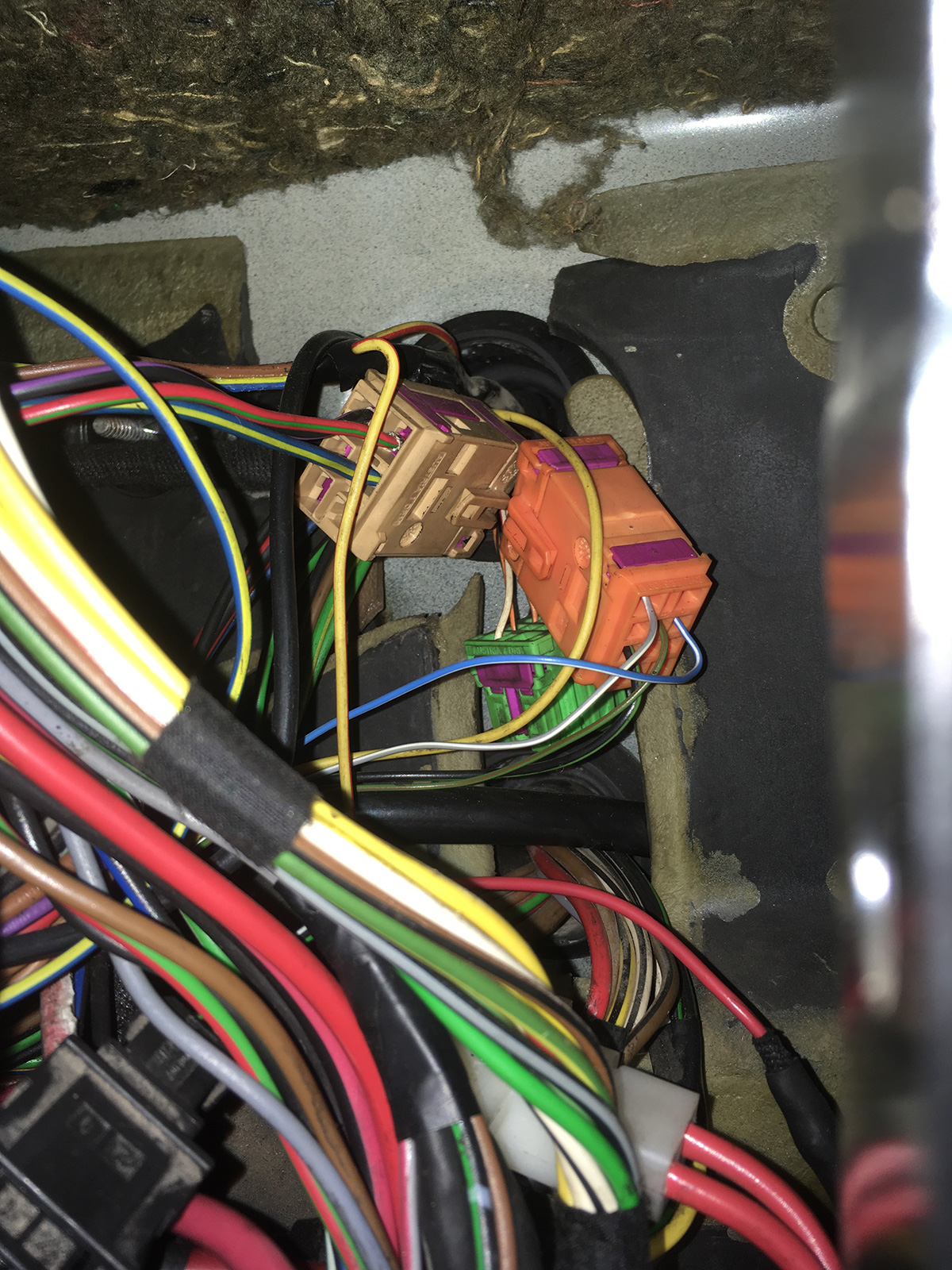

Tev viņam otrā pīnes galā ir T10 - orange 10 pin connector? Pin nr . 1 gry/wht to vag-com port Diagnostics K line . ?
Attachments
VW Passat CL B3 1.8 20vT ikdienišķais 😂
VW Passat GL B3 1.8 20vT in garage waiting for parts and warm hands 😂👍🏻
Top
User avatar
alvis
Posts: 315
Joined: 13.09.2014, 18:13
VW: passat b3+/-;b5++
Location: StanceLiepāja
Has thanked: 1 time
Been thanked: 1 time
Contact:
Contact alvis

Re: edc15 pinout

Post by alvis » 28.12.2017, 13:07

Tas ir viss kas man ir... Laikam atradu... 45 pins... Instrument panel-immobilizatuon/diagnosis signal...
Tā redz ir ka pa darbnīcu besī ar lasām brilli staigāt :D
ātri un lēti - nav labi
lēti un labi - nav ātri
labi un ātri - nav lēti...
Top
User avatar
Deimons
Posts: 64
Joined: 30.12.2015, 10:34
VW: Golf MkIV TDi 4mo
Been thanked: 2 times
Contact:
Contact Deimons

Re: edc15 pinout

Post by Deimons » 28.12.2017, 15:01

Tajā dokumentā ar conversion uz 012 ir pāris kļūdas
Top
User avatar
alvis
Posts: 315
Joined: 13.09.2014, 18:13
VW: passat b3+/-;b5++
Location: StanceLiepāja
Has thanked: 1 time
Been thanked: 1 time
Contact:
Contact alvis

Re: edc15 pinout

Post by alvis » 28.12.2017, 15:43

Runā...
